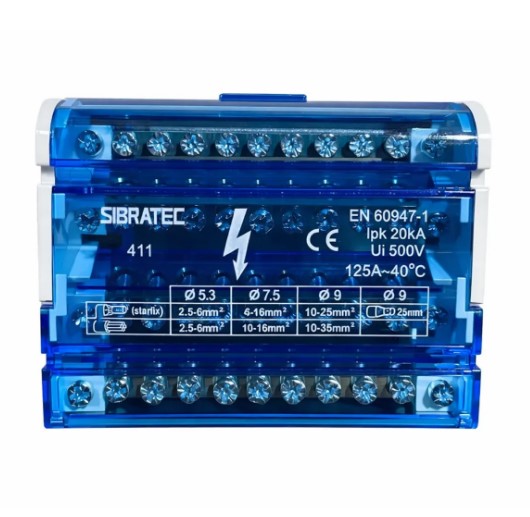

Bloco de Distribuição Modular 4 Barramentos 11 Ligações 125A Sibratec S112-04

O Bloco de Distribuição Modular 4 Barramentos x 11 Ligações 125A da Sibratec (Modelo S112-04) é a solução ideal para organizar, agilizar e conferir máxima segurança às montagens de quadros de comando, painéis elétricos e quadros de distribuição de energia de até 125A. Desenvolvido para atuar como distribuidor tetrapolar (fases e neutro/terra), ele elimina a necessidade de derivações improvisadas, garantindo um layout limpo, compacto e profissional.

Sua estrutura conta com 4 barramentos internos de latão, cada um equipado com 11 bornes de conexão, totalizando uma excelente capacidade de derivação para condutores elétricos. Possui tampa de proteção transparente/isolante que evita contatos acidentais, garantindo a proteção dos operadores e a conformidade com as exigências de segurança industrial. Projetado sob a norma EN 60947-1, oferece versatilidade total de instalação, podendo ser fixado diretamente em trilho DIN 35mm ou fixado através de parafusos no fundo do painel.

Com suporte a correntes nominais de até 125A, tensão máxima de 500V e suportabilidade a correntes de pico de 20kA, é fabricado com materiais termoplásticos de alta resistência térmica, suportando variações de temperatura de -30 °C a 110 °C.

Atenção: Certifique-se do aperto correto dos parafusos nos bornes durante a instalação para evitar pontos de aquecimento. Respeite os limites de bitola dos cabos para cada furo do barramento.

Dados Técnicos do Produto

• Marca / Fabricante: Sibratec

• Modelo / Referência: S112-04

• Tipo de produto: Bloco de distribuição modular tetrapolar

• Número de barramentos / polos: 4 Barramentos independentes

• Capacidade de ligações: 11 Bornes de conexão em cada barra (Total de 44 pontos de conexão)

• Corrente nominal máxima: 125 A

• Tensão máxima de operação: 500 V (a 40 °C)

• Corrente suportável de pico (Ipk): 20 kA

• Faixa de temperatura de operação: -30 °C a 110 °C

• Norma técnica de fabricação: EN 60947-1

• Tipos de fixação: Encaixe rápido para Trilho DIN (35mm) ou fixação direta por parafusos

• Proteção de segurança: Acompanha tampa de proteção isolante contra contatos acidentais

• Características estruturais: Design compacto, seguro e modulado para economia de espaço no painel

• Aplicações recomendadas: Organizador e distribuidor de fiação em quadros de comando, painéis industriais, quadros de distribuição de circuitos e automação elétrica
